KZDL-4快速智能定硫儀
KZDL-4 型快速智能定硫儀，主要用于測定煤炭、鋼鐵及各種礦物中全硫的含量，是煤炭、電力、冶金、化工、建材、商檢等部門的實驗室儀器。本儀器是是根據GB/T214 中庫侖滴定法原理而設計的. 該儀器測量過程有單片機自動控制，并由單片機對測試數據進行多種校正和處理,數字顯示煤中含硫毫克數、百分比、時鐘以及各種相應數據，同時打印出使用單位的化驗室名稱、樣號、樣重、水份、全硫毫克數和百分比以及干基硫等數據報表。測定結果的準確度符合國標GB/T214 。
智能定硫儀使用說明：1.硫的測量范圍： 0.01―40% 2.試樣分析時間： 2―9min自行設定，自動判斷終點。 3.控溫： 控溫溫度為 1150℃±5℃，使用溫度為室溫―1300℃，可任意設定。外接鉑銠—鉑熱電偶，加熱體為硅碳管（型號：Φ40/30×400mm），高溫區長度≥90毫米。 4.升溫速度： 自動控制加熱電流進行勻速升溫，約 35分鐘以后到達控溫溫度1150℃。 5.樣重： 可以自行輸入及修改。 6.樣號： 用戶任意編碼及修改。 7.時間： 循環顯示年、月日、時分。 8.水份： 煤樣的分析水份，用戶根據需要輸入，可計算出干基全硫含量。 9.精度： 可以自行輸入及修改。 10.打印 ：面板式打印機，可打印出單位的化驗室名稱、化驗時間、水份、樣號、樣重、硫含量、百分含量、干基硫。 11.電源： 220V±10%，50Hz 。 原理 見《定硫儀常見問題及維護方法 》 該儀器由空氣凈化預處理、單片機控制器、燃燒爐、電解池和攪拌器等部分組成。 1.空氣凈化預處理部分 該部分由電磁泵、空氣流量計（0―1000毫升/分）、干燥管等組成。 • 電磁泵 ：分別使空氣一進和一出。 • 干燥管 ；主要是除去空氣中酸性氣體和水份等雜質。由于從電解池中抽出的氣體含水份量大，故需經常烘烤和更換硅膠。 • 流量計 ：玻璃管浮子流量計，配有針形閥用以調節電解池的氣體流量，應調到約 1000mL/min。 2.單片機控制器部分 該部分包括庫侖積分、程序控制、溫度控制三部分。由單片機統一控制。 3. 燃燒爐 本儀器采用管式高溫爐為燃燒爐，其加熱元件為一端接線的雙螺紋硅碳管，型號為Φ40/30×400mm。為保護硅碳管，在其外套一剛玉護管，然后再填充高鋁硅酸棉，以達到良好的保溫性能。燃燒管采用異徑管，直接放入硅碳管內，其結構如圖二所示。
使用條件 1. 環境溫度： 5 — 40 ℃ 2.相對濕度： ≤ 85% 3.載氣： 干燥無酸性氧化物的凈化空氣流速大于 1500毫升/分。 4.被測氣體流速： 約 1000毫升/分。 前面板由 2個顯示窗、4個指示燈、18個鍵和1臺微型面板打印機組成。左顯示窗有4位數碼管，顯示測量溫度。右顯示窗有5位數碼管，顯示實驗結果及各種數據。右顯示窗低4位閃亮?xí)r允許修改數據，數字鍵有效，為設定狀態。 1指示燈； 電解— 電解池內有電解電流時，“電解”指示燈亮，否則，指示燈滅。 開關— 當電解開關開時，“開關”指示燈亮，關時指示燈滅。 送樣 —在送樣前進、退出過程中，此指示燈亮。 啟動 —自動送樣開始運轉此指示燈亮。 2. 鍵盤： 由 8 個單功能鍵和 10 個雙功能鍵組成 18 個功能鍵和 10 個數字鍵。 安裝與使用方法： 1. 儀器的控制器、燃燒爐、電解池以及攪拌器和空氣預處理單元等，按圖四連接氣路部分。按圖五連接電路部分。 2. 高溫燃燒爐引線接在標有輸出的兩個接線柱上。熱電偶插入爐后面熱電偶孔，插到底，然后退回約 2mm固定即可。高溫爐熱電偶接在標明“熱電偶”的兩個接線柱上，正端接“ + ”，負端接“ - ”。四芯插座接電解池。電源 220V 接在標明“輸入”的兩個接線柱上。

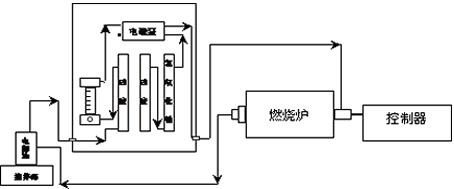

氣路連接示意圖（正面）

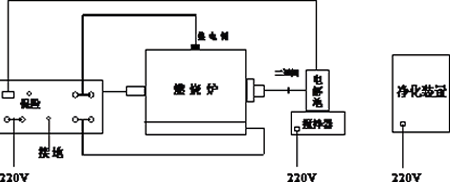

電路連接示意圖（背面） 3. 接通電源，燃燒爐升溫。 用自備的標準高溫計復測 500℃的位置和高溫區的溫度（如1150℃）及其長度，若高溫區溫度不足1150℃，應將預置溫度往上設定，直到滿足要求為止。 4. 打開控制器上蓋，將送樣棒從控制器左側孔中插入送樣托架上滑塊孔內，用滑塊上的螺釘旋緊固定，并進行試運行，將石英舟托盤放入燃燒管頭部，使其圓孔與鎳鉻絲送樣棒掛接，調節控制器與高溫爐距離，使送樣一、送樣二分別準確地保證石英舟的中部處于 500℃ 和 1150 ℃ 處。 5. 電解池安裝及檢漏：用螺絲刀取下電解池蓋上的四個螺釘，將攪拌棒放入電解池內，蓋上蓋，擰緊螺絲，蓋緊橡皮塞，打開凈化裝置電源開關，將氣流量調節到 1000mL/min，然后關閉燃燒管與電解池之間的二通閥，如氣流量降到500mL/min以下，證明氣密性良好，否則需檢查各部件及其接口。 6. 配制電解液：稱取 6克碘化鉀，6克溴化鉀，溶于約250毫升蒸餾水中，然后加入10毫升冰醋酸即可。電解液可重復使用，使用的時間長短根據重復使用次數和試樣含硫量高低而定，電解液的PH值在1—3時可以使用，當PH值小于1時，此電解液應棄除。 每次做試驗前應進行幾次廢樣測定，使電解液中碘 -碘離子電對的電極電位校正到所需數值。 7. 將電解液倒入電解池內，打開攪拌器，緩慢調節轉速旋鈕至適當速度，但不能調的過快，過快會失步，當遇到失步時，關上電解開關，將速度旋鈕旋到最小，等電機停轉后，重新調節。 8. 在試樣稱量前，應盡可能地將試樣瓶?jī)?nèi)的試樣混合均勻，打開瓶蓋用稱樣勺攪拌試樣，試樣充分混合是保證結果準確的關鍵。 9.實驗步驟： （ 1）開電源開關，儀器將控制爐體自動升溫。 （ 2）打開氣泵開關，檢查是否漏氣。打開兩通閥，將氣流量調節到1000mL/min左右。打開攪拌器開關，調節轉速。 （ 3）待爐溫升到1050℃時，打開電解開關，按 [電解] 鍵，觀察電解電壓是否大于35mv，如小于35mv需做廢樣平衡電解液，直至電解電壓大于35mv。 （ 4）在瓷舟上稱取50毫克左右的煤樣，上面覆蓋一薄層三氧化鎢，將瓷舟放入石英托盤上，按 [啟動] 鍵，鍵入三位數樣重，再按一下 [啟動] 鍵，試驗開始。 試驗開始后，分別在 500℃和1150℃處停留，停留時間按設定輸入時間和煤樣燃燒完時的時間來確定，試樣經燃燒后，庫侖滴定自動進行，整個試驗過程將由程序執行，待石英托盤和瓷舟返回原位，打印機打出結果，試驗完畢。當做完平行樣后，需要打印報表時，請重新輸入樣號，自動打印報表。 （5） 試驗完畢后，關閉電解開關，其次關閉兩通閥及攪拌器，放出電解液，并用蒸餾水清洗電解池，然后關閉凈化裝置。 （6） 試驗連續進行，如中間間隔時間較長，在試驗前需加燒一個廢樣。 定硫儀控制器可以自動判斷故障，以提示符號顯示出來，供化驗員和維護人員參考。 Err1 ——熱電偶接反。檢查熱電偶連線是否接反。 Err2 ——熱電偶開路。檢查熱電偶連線是否開路。 Err3 ——可控硅失控。檢查可控硅是否擊穿。電網電壓太低、電壓不穩、電網干擾太大也容易引起此問題的出現。 Err4 ——可控硅觸發后沒有加熱電流。檢查硅碳管是否燒斷。硅碳管老化阻值變大也能引起問題的出現。 Err5 ——電解池問題。無電解液或電解液嚴重失效，電極開路。 Err6 ——送樣卡。送樣阻力大造成送樣停止或速度變慢。 Err7 ——送樣器故障。 定硫儀相關鏈接：
